首頁進口晶振 AXTAL晶振AXLE5032-V-5-C-05-4F-10.000,5032mm,10MHz,AXTAL振蕩器

AXLE5032-V-5-C-05-4F-10.000,5032mm,10MHz,AXTAL振蕩器

產品型號：24392041
頻率：10.000MHz
尺寸：5.0x3.2mm
產品介紹：AXLE5032-V-5-C-05-4F-10.000,5032mm,10MHz,AXTAL振蕩器,AXLE5032,溫補晶振，德國進口晶振，AXTAL晶振，型號：AXLE5032，編碼為：AXLE5032-V-5-C-05-4F-10.000石英...

AXLE5032-V-5-C-05-4F-10.000,5032mm,10MHz,AXTAL振蕩器,AXLE5032,溫補晶振，德國進口晶振，AXTAL晶振，型號：AXLE5032，編碼為：AXLE5032-V-5-C-05-4F-10.000石英晶振，電壓：5.0V，頻率穩定性：±0.5ppm，工作溫度范圍：-40℃至+85℃，頻率為：10.000MHz，小體積晶振尺寸：5.0x3.2mm高穩定性SMD封裝，TCXO溫補晶振，石英晶振，六腳貼片晶振，有源晶振，石英晶體振蕩器。具有超小型，輕薄型，低抖動，低功耗，低相位噪聲，低電壓等特點。被廣泛應用于：移動通訊設備晶振，無線藍牙晶振，物聯網晶振，航空電子晶振，汽車電子晶振，導航儀等應用。

AXLE5032-V-5-C-05-4F-10.000,5032mm,10MHz,AXTAL振蕩器,AXLE5032,溫補晶振,參數表

Parameter

min.

typ.

max.

Unit

Condition

Frequency range

MHz

Nominal frequencies

10, 12.8, 16.384, 19.2, 20,
24.576, 25, 26, 30.72, 40, 50

MHz

Other frequencies on
request

Frequency stability

Initial tolerance @ 25°C

±0.5

ppm

@ VCnom Note 2

vs. operating temperature range

± 0.05 to ± 2.0
See tables 1 ~ 3

ppm

Option 4 & 5

vs. supply voltage variation

±0.1

ppm

VS ±5 %

vs. load change

±0.2

ppm

Load ±5 %

Long term (aging) 1st year

±1

ppm

@+40°C Note 3

Frequency adjustment range

Electronic Frequency Control (EFC)

±5

±10

ppm

Option 1 = “V”

EFC voltage VC

0.5

1.5

2.5

EFC slope (Δf / ΔVC)

Positive

EFC input impedance

100

RF output

Signal waveform

Clipped Sine Wave
HCMOS

Option 3 = “C”
Option 3 = “H”

Load

10 ka || 10 pF
15 pF

Option 3 = “C”
Option 3 = “H”

Amplitude (peak-peak)

0.8

Option 3 = “C”

VOL

0.4

Option 3 = “H”

VOH

2.4

Duty cycle

Rise/fall time

Phase noise @ 25°C

dBc/Hz

See table 4

RMS Jitter (integrated)

0.4

1.3

@ 12 kHz ~ 5 MHz

Supply voltage VS

3.15
4.75

3.3
5.0

3.45
5.25

V
V

Option 2 = “33”
Option 2 = “50”

Current consumption

Enclosure (see drawing) (LxWxH)

5.2x3.4x1.85

See drawing

Weight

Packing

Tape & Reel

IEC 60286-3

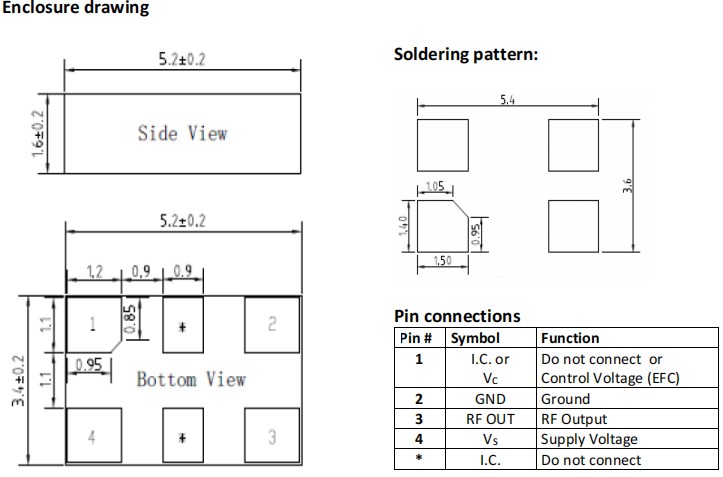

AXLE5032-V-5-C-05-4F-10.000,5032mm,10MHz,AXTAL振蕩器,AXLE5032,溫補晶振,尺寸圖
