首頁進口晶振 Wi2Wi晶振LV5-T-C15625-M-B-D-3-R-X,Wi2wi有源晶振,六腳貼片晶振

LV5-T-C15625-M-B-D-3-R-X,Wi2wi有源晶振,六腳貼片晶振

產品型號：41815460
頻率：156.250MHz
尺寸：5.0x3.2x1.2mm
產品介紹：LV5-T-C15625-M-B-D-3-R-X,Wi2wi有源晶振,六腳貼片晶振，美國進口晶振，Wi2wi晶振，威爾威晶振，LV5系列晶振，編碼為：LV5-T-C15625-M-B-D-3-R-X，頻率為：156.25...

LV5-T-C15625-M-B-D-3-R-X,Wi2wi有源晶振,六腳貼片晶振，美國進口晶振，Wi2wi晶振，威爾威晶振，LV5系列晶振，編碼為：LV5-T-C15625-M-B-D-3-R-X，頻率為：156.250MHz，小體積晶振尺寸：5.0x3.2x1.2mm，六腳貼片晶振，LVDS輸出差分晶體振蕩器，差分晶振，有源晶體，石英貼片晶振，石英晶體振蕩器，石英晶振。LV5-系列提供精確的定時在一個密封的包。這些高性能的時鐘振蕩器提供了非常低的集成相位抖動和優越的相位噪聲。LV5系列具有超小型，輕薄型，低抖動，低功耗，低相位噪聲，低電源電壓，低耗能，低電平，高精度，高性能，高品質等特點。有源晶振，廣泛應用于：通訊設備、無線藍牙，機頂盒、光端機、安防設備、路由器，交換機、儀器儀表、光纖通信，10G以太網及各種頻率控制設備上。

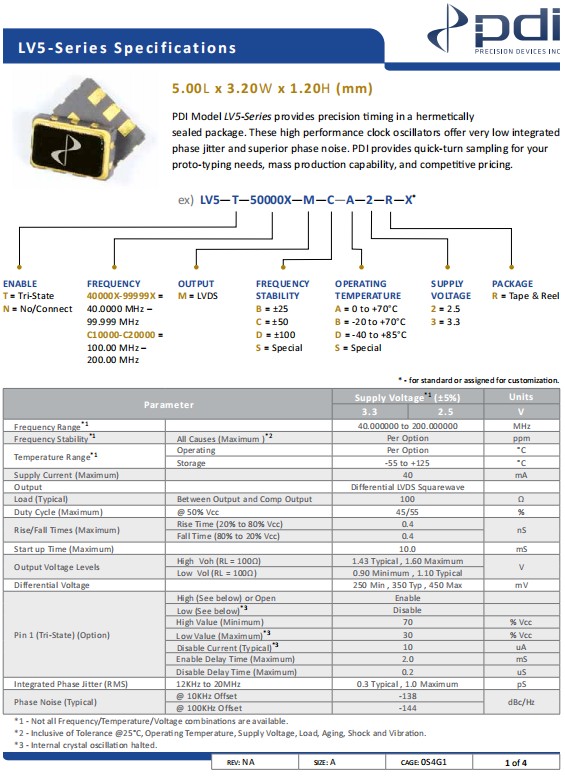

LV5-T-C15625-M-B-D-3-R-X,Wi2wi有源晶振,六腳貼片晶振,參數表

Parameter		Supply Voltage *1 (±5%)		Units
		3.3	2.5	V
Frequency Range *1		75.000		MHz
Frequency Stability *1	All Causes (Maximum ) *2	Per Option		ppm
Temperature Range*1	Operating	Per Option		°C
	Storage	-55 to +125		°C
Supply Current (Maximum)		40		mA
Output		Differential LVDS Squarewave
Load (Typical)	Between Output and Comp Output	100		Ω
Duty Cycle (Maximum)	@ 50% Vcc	45/55		%
Rise/Fall Times (Maximum)	Rise Time (20% to 80% Vcc)	0.4		nS
	Fall Time (80% to 20% Vcc)	0.4
Start up Time (Maximum)		10		mS
Output Voltage Levels	High Voh (RL = 100Ω)	1.43 Typical , 1.60 Maximum		V
	Low Vol (RL = 100Ω)	0.90 Minimum , 1.10 Typical
Differential Voltage		250 Min , 350 Typ , 450 Max		mV
	High (See below) or Open	Enable
	Low (See below) *3	Disable
Pin 1 (Tri-State) (Option)	High Value (Minimum)	70		% Vcc
	Low Value (Maximum) *3	30		% Vcc
	Disable Current (Typical) *3	10		uA
	Enable Delay Time (Maximum)	2		mS
	Disable Delay Time (Maximum)	0.2		uS
Integrated Phase Jitter (RMS)	12KHz to 20MHz	0.3 Typical , 1.0 Maximum		pS
Phase Noise (Typical)	@ 10KHz Offset	-138		dBc/Hz
	@ 100KHz Offset	-144

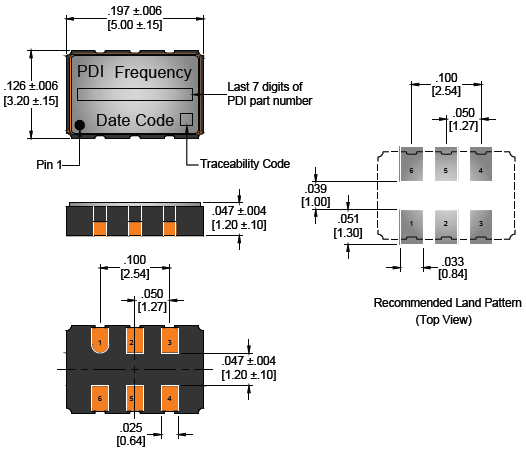

LV5-T-C15625-M-B-D-3-R-X,Wi2wi有源晶振,六腳貼片晶振,尺寸圖

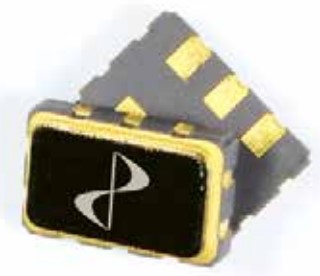

LV5-T-C15625-M-B-D-3-R-X,Wi2wi有源晶振,六腳貼片晶振
差分晶振有不同的輸出信號,LV-PECL,LVDS,HCSL,是差分晶振通用的輸出信號.一般為六腳晶振,能夠很容易地識別小信號,能夠從容精確地處理'雙極'信號,對外部電磁干擾（EMI）是高度免疫的.實現高頻高精度等要求,更加保障了各種系統參考時鐘的可靠性,具有高性能,低功耗,低噪聲,低抖動,低損耗等特點.被廣泛用于通訊設備,機頂盒,光端機,安防設備及各種頻率控制設備上.
