首頁進口晶振 Wi2Wi晶振Wi2wi壓控晶振,V29-T-C12000-C-B-D-3-R-X,VC29石英晶振

Wi2wi壓控晶振,V29-T-C12000-C-B-D-3-R-X,VC29石英晶振

產品型號：43103952
頻率：120.000MHz
尺寸：14.0x9.0mm
產品介紹：Wi2wi壓控晶振,V29-T-C12000-C-B-D-3-R-X,VC29石英晶振，美國進口晶振，Wi2wi威爾威晶振，型號：VC29系列晶振，編碼為：V29-T-C12000-C-B-D-3-R-X，頻率為：120.0...

Wi2wi壓控晶振,V29-T-C12000-C-B-D-3-R-X,VC29石英晶振，美國進口晶振，Wi2wi威爾威晶振，型號：VC29系列晶振，編碼為：V29-T-C12000-C-B-D-3-R-X，頻率為：120.000MHz，小體積晶振尺寸：14.0x9.1x4.7mm封裝，VCXO壓控晶振，壓控振蕩器，六腳貼片晶振，有源晶體，COMS晶振，石英晶體振蕩器，石英晶振。VC29系列電壓控制晶體振蕩器（VCXO）確保在苛刻的情況下有精確的頻率。具有超低的相位噪聲，較低的抖動，和在高振動環境下的優異性能，這款VCXO提供了標準頻率和自定義頻率。為您的原型輸入需求、批量生產能力和有競爭力的價格提供快速周轉抽樣。有源晶振，具有超小型，輕薄型，低抖動，低功耗，低相位噪聲，低電源電壓，高精度，高性能，高品質等特點。廣泛應用于：通訊設備、無線網絡，藍牙模塊，物聯網，儀器儀表、汽車電子，醫療設備，安防設備，數碼電子，智能家居等應用。

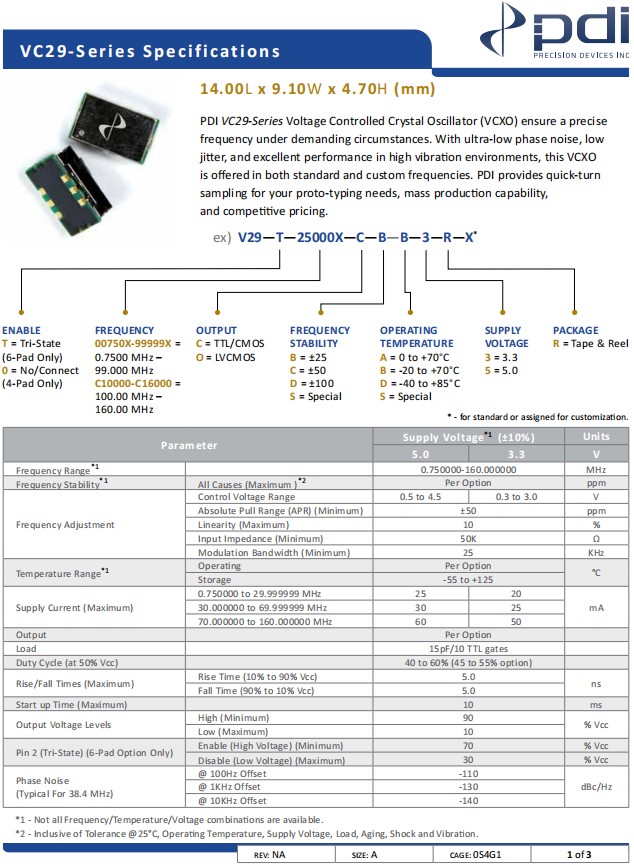

Wi2wi壓控晶振,V29-T-C12000-C-B-D-3-R-X,VC29石英晶振,參數表

Parameter		Supply Voltage*1 (±10%)		Units
		5	3.3	V
Frequency Range*1		120.000		MHz
Frequency Stability*1	All Causes (Maximum )*2	Per Option		ppm
Frequency Adjustment	Control Voltage Range	0.5 to 4.5	0.3 to 3.0	V
	Absolute Pull Range (APR) (Minimum)	±50		ppm
	Linearity (Maximum)	10		%
	Input Impedance (Minimum)	50K		Ω
	Modulation Bandwidth (Minimum)	25		KHz
Temperature Range*1	Operating	Per Option
	Storage	-55 to +125
Supply Current (Maximum)	0.750000 to 29.999999 MHz	25	20
	30.000000 to 69.999999 MHz	30	25	mA
	70.000000 to 160.000000 MHz	60	50
Output		Per Option
Load		15pF/10 TTL gates
Duty Cycle (at 50% Vcc)		40 to 60% (45 to 55% option)
Rise/Fall Times (Maximum)	Rise Time (10% to 90% Vcc)	5
	Fall Time (90% to 10% Vcc)	5
Start up Time (Maximum)		10		ms
Output Voltage Levels	High (Minimum)	90		% Vcc
	Low (Maximum)	10
Pin 2 (Tri-State) (6-Pad Option Only)	Enable (High Voltage) (Minimum)	70		% Vcc
	Disable (Low Voltage) (Maximum)	30		% Vcc
Phase Noise (Typical For 38.4 MHz)	@ 100Hz Offset	-110
	@ 1KHz Offset	-130		dBc/Hz
	@ 10KHz Offset	-140

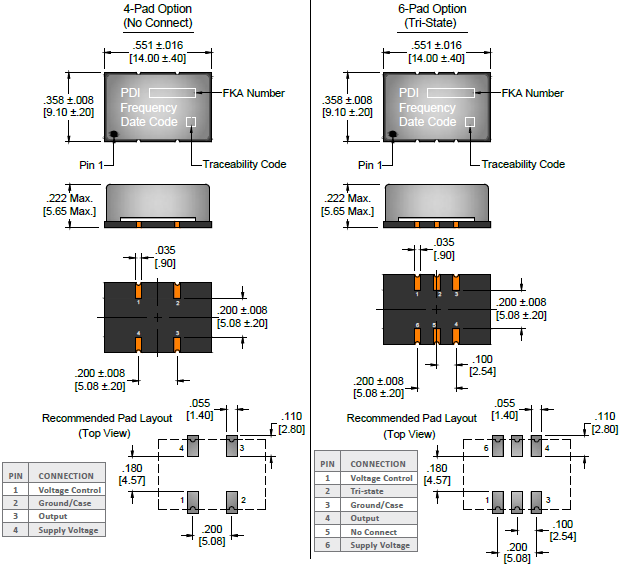

Wi2wi壓控晶振,V29-T-C12000-C-B-D-3-R-X,VC29石英晶振,尺寸圖

Wi2wi壓控晶振,V29-T-C12000-C-B-D-3-R-X,VC29石英晶振
壓控晶振（VCXO）是通過紅外加控制電壓使振蕩效率可變或是可以調制的石英晶體振蕩器，其振蕩頻率由晶體決定，可用控制電壓在小范圍內進行頻率調整。VCXO 大多用于鎖相技術、頻率負反饋調制的目的。控制電壓范圍一般為0V至2V或0V至3V。VCXO的調諧范圍為±100ppm至±200ppm。
