首頁進口晶振維管晶振Vectron維管晶振,PX-4210-DAB-FKAB-10M0000000,導航儀6G應用

Vectron維管晶振,PX-4210-DAB-FKAB-10M0000000,導航儀6G應用

產品型號：97205415
頻率：10.000MHz
尺寸：12.7x12.7mm

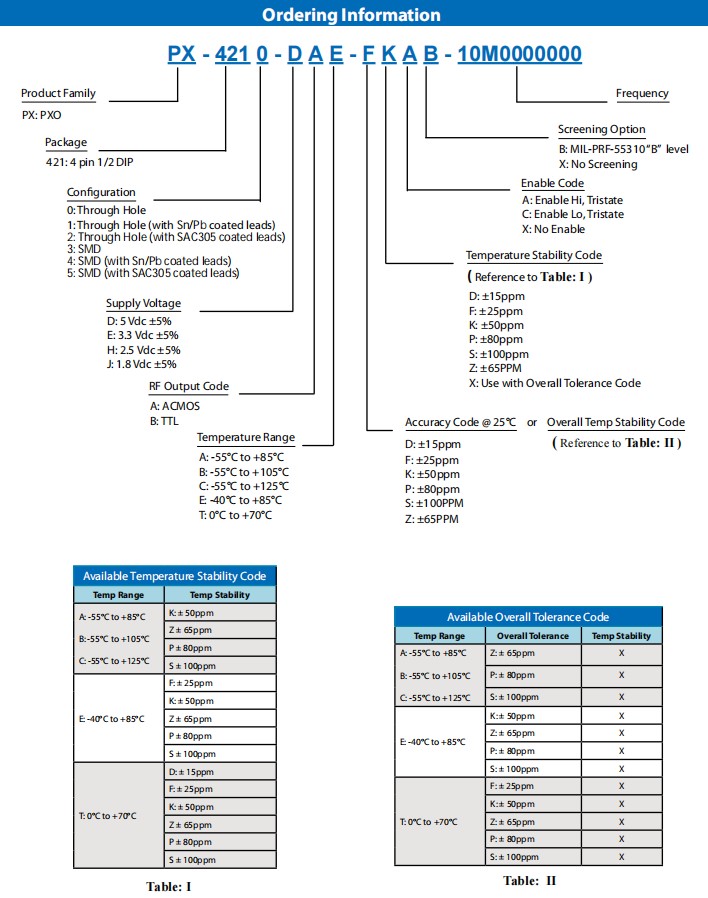

產品介紹：Vectron維管晶振,PX-4210-DAB-FKAB-10M0000000,導航儀6G應用，美國進口晶振，Vectron維管晶振，型號PX-421系列，編碼為：PX-4210-DAE-FKAB-10M0000000，頻率為：1...

Vectron維管晶振,PX-4210-DAB-FKAB-10M0000000,導航儀6G應用，美國進口晶振，Vectron維管晶振，型號PX-421系列，編碼為：PX-4210-DAE-FKAB-10M0000000，頻率為：10.000MHz，尺寸為：12.7x12.7mm，通孔晶體振蕩器，寬工作溫度范圍：-55℃至105℃，石英晶振，石英晶體振蕩器，有源晶振，無鉛環保晶振，完全符合RoHS。應用于：低壓時鐘應用，軍用便攜式無線電，航空電子設備，儀器測試，測量設備，醫療設備，導航等應用。

Vectron維管晶振,PX-4210-DAB-FKAB-10M0000000,導航儀6G應用，參數表

Parameter

Min

Typ

Max

Units

Condition

Overall tolerance

(Referenced to +25°C)

(includes operating temperature
and initial accuracy)

-20
-25
-50
- 100

+20
+25
+50
+100

ppm
ppm
ppm
ppm

0… +70°C

-25
-50
- 100

+25
+50
+100

ppm
ppm
ppm

-40… +85°C

-50
-65
- 100

+50
+65
+100

ppm
ppm
ppm

-55… +85°C

-50
-65
- 100

+50
+65
+100

ppm
ppm
ppm

-55… +105°C

-65
-80
- 100

+65
+80
+100

ppm
ppm
ppm

-55… +125°C

vs. supply voltage change
vs. load change
vs. aging / 1st year
vs. aging / year (following years)

-2
- 1
-3
- 1

+2
+1
+3
+1

ppm
ppm
ppm
ppm

VS ± 5%
Load ± 5%
after 30 days of operation

Supply Voltage (Vs)

Supply voltage

4.75

5.0

5.25

VDC

Supply voltage

3. 135

3.3

3.465

VDC

Supply voltage

2.375

2.5

2.625

VDC

Supply voltage

1.71

1.8

1.89

VDC

Current consumption
(+5 VDC)

15
20
40

   mA
   mA
   mA

ACMOS or TTL 1.0 to 23.9 MHz
ACMOS or TTL 24 to 49.9 MHz
ACMOS or TTL 50 to 125.00 MHz

Current consumption
(+3.3 VDC or +2.5 VDC)

1.5
4
8
12
20
30

   mA
   mA
   mA
   mA
   mA
   mA

ACMOS 1.0 to 14.9 MHZ
ACMOS 15.0 to 39.9 MHZ
ACMOS 40.0 to 59.9 MHZ
ACMOS 60.0 to 84.9 MHZ
ACMOS 85.0 to 124.9 MHZ
ACMOS 125.0 to 170.0 MHZ

Current consumption
(+1.8 VDC)

1.0
2
3
4
10
15

   mA
   mA
   mA
   mA
   mA
   mA

ACMOS 1.0 to 14.9 MHZ
ACMOS 15.0 to 39.9 MHZ
ACMOS 40.0 to 59.9 MHZ
ACMOS 60.0 to 84.9 MHZ
ACMOS 85.0 to 124.9 MHZ
ACMOS 125.0 to 170.0 MHZ

RF Output

Signal

HCMOS / ACMOS

Load

Signal Level (Vol)

0.5
0.3
0.25
0.2

VDC
VDC
VDC
VDC

with Vs=5.0V and 15pF load
with Vs=3.3V and 15pF load
with Vs= 2.5V and 15pF load
with Vs= 1.8V and 15pF load

Signal Level (Voh)

4.5
3.0
2.25
1.62

VDC
VDC
VDC
VDC

with Vs=5.0V and 15pF load
with Vs=3.3V and 15pF load
with Vs=2.5V and 15pF load
with Vs=1.8V and 15pF load

Rise and fall times for ACMOS
(measured 10% to 90%)

10
6
3

ns
ns
ns

1.0 to 23.9 MHz
24.0 to 79.9 MHz
80.0 to 125.0 MHz

Duty cycle

45
40

55
60

%
%

@ 50% < 15 MHz
@ 50% => 15 MHz

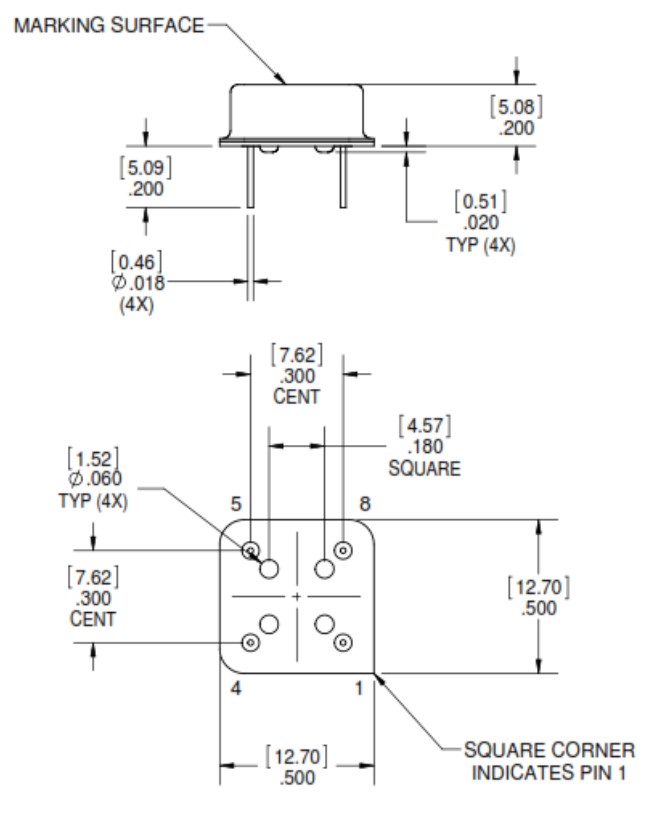

Vectron維管晶振,PX-4210-DAB-FKAB-10M0000000,導航儀6G應用，尺寸圖

Vectron維管晶振,PX-4210-DAB-FKAB-10M0000000,導航儀6G應用

產品特征：

低壓時鐘應用

軍用便攜式無線電 有源晶振

航空電子設備和儀器

測試和測量設備

醫療設備

導航
