首頁車載電子溫補晶振,有源晶振,希華溫補振蕩器,TXO38晶振

溫補晶振,有源晶振,希華溫補振蕩器,TXO38晶振

產品型號：87035397
頻率：6.000-45.000MHZ

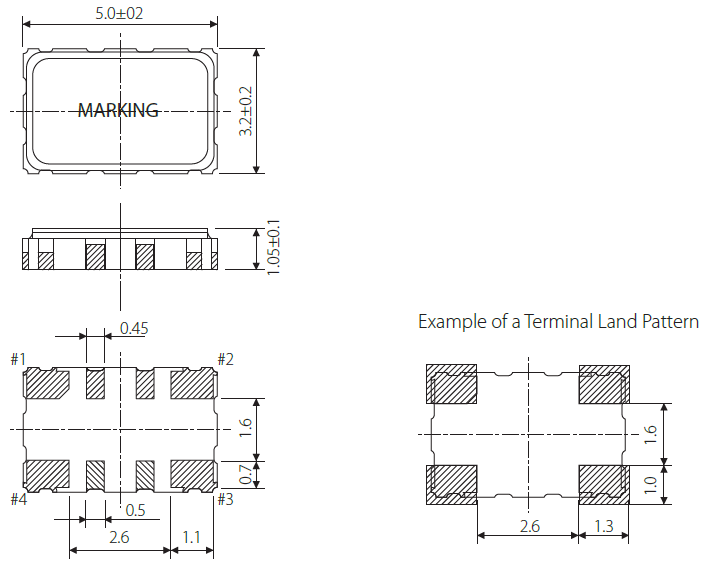

尺寸：5.0*3.2*1.05mm
產品介紹：希華晶體科技有限公司成立于1988年,希華正式成立, 資本額為1,500萬元整,開始以普通石英頻率控制元件之研發、設計、生產與銷售.正式從原始普通石英晶體諧振器,慢慢...

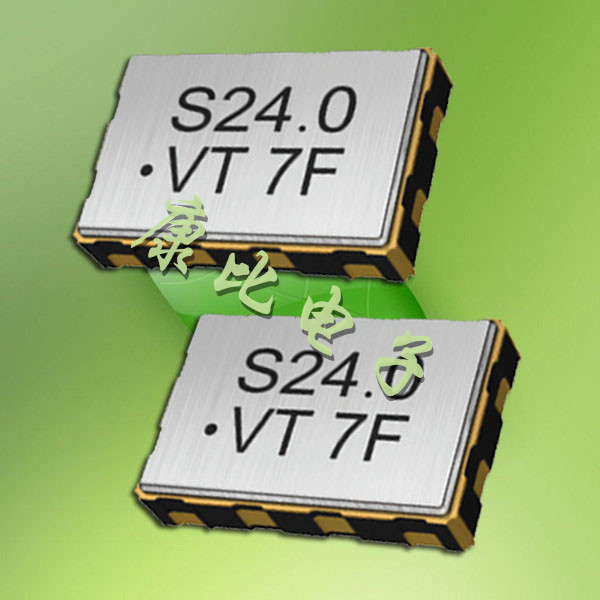

臺灣希華貼片晶振TXO38體積的溫補晶振（TCXO）,是目前有源晶振中體積最小的一款,產品本身帶溫度補償作用的晶體振蕩器,該體積產品最適合于GPS,以及衛星通訊系統,智能電話等多用途的高穩定的頻率溫度特性晶振.為對應低電源電壓的產品.低消耗電流,表面貼片型產品.（可對應回流焊）無鉛產品.滿足無鉛焊接的高溫回流溫度曲線要求,

產品參數	符號	參數范圍	產品說明
輸出頻率范圍	f₀	6.000-45.000MHZ	標準頻率
電源電壓	V_CC	1.8 V ±0.1 V / 2.8 V ±5% / 3.0V ±5%	電源電壓范圍:1.7V to 3.3V
儲存溫度范圍	T_stg	-40°C to +90°C	裸存
工作溫度范圍	T_use	-40°C to +90°C
頻率初期公差	f_tol	±2.0 ×10^-6 Max.	在回流焊后,+25°C
頻率溫度特征	f₀-T_C	±0.5 × 10^-6 Max./-30°C to +85°C ±2.0 × 10^-6 Max./-30°C to +85°C ±2.0 × 10^-6 Max./-40°C to +85°C(選擇)	高精度(for GPS) 標準定做產品
頻率負載變動特征	f₀-Load	±0.2 × 10^-6 Max.	10kΩ // 10pF ±10%
頻率電源電壓特征	f₀-V_CC	±0.2 × 10^-6 Max.	V_CC ± 5%
頻率老化	f_age	±1.0 × 10^-6 Max. ±1.5 × 10^-6 Max.	+25°C,第一年, 13MHz ≤ f₀ ≤ 40MHz +25°C,第一年, 40MHz < f₀ ≤ 52MHz
功耗	I_CC	1.5mA Max. 2.0mA Max.	13 MHz≤f0≤26 MHz 26 MHz
輸入電阻	Rin	500kΩ Min.	V_C- GND(DC)
頻率控制范圍	f_cont	±8.0 × 10^-6 to ±15.0 ×10^-6	V_C=0.9V ±0.6V (V_cc=1.8 V) 或 VC=1.4 V ±1.0 V (V_cc=2.8 V)
頻率變化極	-	正極
占空比	SYM	40% to 60%	GND 極 (DC 切割)
輸出電壓	V_PP	0.8V Min.	峰-峰值
輸出負載	Load_R Load_C	10kΩ 10pF	DC切割電容 = 0.01µF

希華環境保護承諾：

希華晶體科技落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準. 如何做到‘降低職業災害發生、確保工作場所安全、實施員工健康管理’一直是希華晶體努力的方向.

希華晶體科技有限公司成立于1988年,希華正式成立, 資本額為1,500萬元整,開始以普通石英頻率控制元件之研發、設計、生產與銷售.從人工晶棒長成到最終產品,透過最佳團隊組合及先進之生產技術,建立完整的產品線,包含人工水晶、石英晶片、SAW WAFER,以及石英晶體、晶體振蕩器、晶體濾波器、溫度補償型及電壓控制型產品等,以健全的供應煉系統,為客戶提供全方位的服務.敏銳地掌握電子產品輕薄短小化、快速光電寬頻傳輸與高頻通訊的發展主流,致力于開發小型化、高頻與光電領域等產品,與日本同業并駕齊驅.且深耕微機電(MEMS)技術領域,加速導入TF SMD Crystal的量產,藉以擴大公司營收規模并且提升獲利空間.
