隨著科技的高速發展,電子產品以及高科技的發展越來智能化,多樣化.現代高性能復雜電子系統中離不開高性能的頻率基準,其穩定性,準確度和可靠性直接決定全系統的可靠性和性能.如一些電子產品中常用的貼片晶振,石英晶振,溫補晶振,石英晶體振蕩器,32.768K等一系列頻率元件,那么下面就給大家介紹一下關于恒溫晶振測試方法以及優缺點.

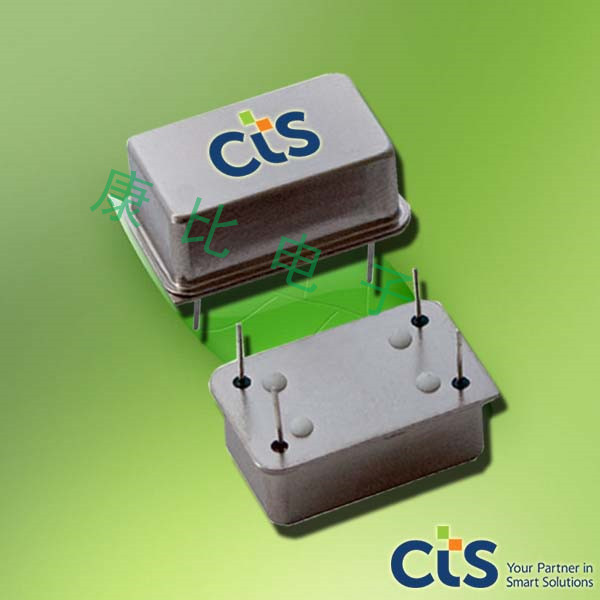

恒溫晶振(0CX0)是將晶振置于恒溫槽內,通過設置恒溫工作點,使槽體保持恒溫狀態,在一定范圍內不受外界溫度影響,達到穩定輸出頻率的效果.恒溫晶振的快速穩定性能是當前恒溫晶振的一項重要指標,鑒于該指標測試的復雜性和專業性,必須有一套測試系統并完善其測試規范,才能滿足對恒溫晶振的測試.
恒溫晶振的主要優點是:由于采用了恒溫槽技術,頻率溫度特性在所有類型晶振中是最好的;由于電路設計精密,其短穩和相位噪聲都較好.主要缺點是需要5分鐘左右的加熱時間才能正常工作.所以在測試恒溫晶振時需要對其進行開機5分鐘測試,測試指標包括:開機電流,穩態電流,開機5分鐘內1次/1秒頻率采樣,第3分鐘至第5分鐘的頻率穩定度.在傳統的OCXO晶振的測試當中,開機電流和穩態電流由測試人員從穩壓電源上實時變化的電流值中識別,讀取和記錄.并且,由于每只恒溫晶振都獨立地配置電源線和信號線,在上電和測試時都是通過人工手動切換來實現.

所以傳統的恒溫晶體振蕩器測試方法中,存在著如下缺點:首先,人工讀取的開機電流和穩態電流存在人為判斷的差異,無法做到精確讀取;其次,實時電流無法完整米樣記錄,實時電流和實時頻率無法建立直觀對應,電流波動對頻率的影響無法具體量化;實時電流和時間點也無法建立直觀對應,無法精確考核熱平衡建立時長的差異性,無法考核啟動電流過沖或過低的差異性;因為沒有功率譜線的,也無法對規定時間內施予的總功率進行積分和判斷其差異性;再次,對每只貼片晶振的切換都靠人工手動實現,既耗時也費力.由此,基于傳統恒溫晶振測試的復雜程度,該測試系統僅限于使用在有快速穩定要求的幾款恒溫晶振的測試上,無法推及用于所有恒溫晶振測試上.
VISA是虛擬儀器軟件結構(Virtual Instrument Software Architecture)的縮寫,實質是一個I/O接口軟件及其規范的總稱.一般情況下,將這個I/O接口軟件稱為VISA.VISA由VXI plug&play聯盟制定.VISA提供用于儀器編程的標準I/O函數庫,稱為VISA庫.VISA函數庫駐留在計算機系統內,是計算機與儀器的標準軟件通信接口,計算機通過它來控制儀器.
