不管任何成品進入市場,都必須要經過各項嚴格的測試合格后才能推入市場,確保產品的質量,把合格完美的產品提高客戶的滿意度.無論是哪個行業或是任何的產品,能達到客戶的滿意度以及對產品的認都是至關重要的.這也是對產品的高度認可.100%的產品測試是成品的最后工序,也意味著成敗在此一舉.就拿我們市場上常用的有源晶振來說,也是需要通過一系列的各種測試.晶振作為電子產品中的必需品,在質量方面更是尤為重要.以下文章康比電子簡述石英晶體振蕩器的測試
測試
時鐘振蕩器的大多數基本測量可以使用頻率計數器來測量頻率,使用電流表或DVM來測量電源電流,使用示波器來測量電壓電平,上升和下降時間以及對稱性.在某些情況下,時間間隔計數器可以代替頻率計數器和示波器.如果輸出被定義為峰間電壓,正弦波振蕩器也可以使用相同的設置.如果正弦波振蕩器輸出定義為dBm,則需要頻譜分析儀.在大多數情況下,頻譜分析儀需要測量正弦波振蕩器的失真.
示波器的帶寬或時間間隔計數器的輸入級對波形測量的準確性很重要.在有源晶振的情況下,理想的波形是方波.方波由基頻(指定的輸出頻率)的正弦波和該頻率的所有奇數諧波組成.由于振幅或每個諧波貢獻的量隨著諧波階數的增加而減小,所以在我們的波形測量中,較低的階數是最重要的.如果時鐘振蕩器輸出頻率為50MHz,則示波器帶寬必須至少為150MHz,以在測量中充分考慮三次諧波.此外,這個最小帶寬必須是示波器和探頭帶寬的組合.如果波形中的過沖或振鈴對應用至關重要,示波器帶寬可以通過這一點而不是振蕩器頻率來設置.過沖通常持續時間約為1nsec.如果假設這大約是其周期的一半,則周期為2nsec.并且頻率內容將是500MHz.因此,示波器和探頭的最小組合帶寬變?yōu)?00MHz.

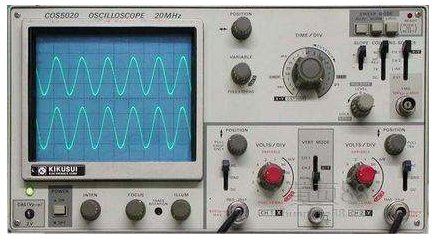

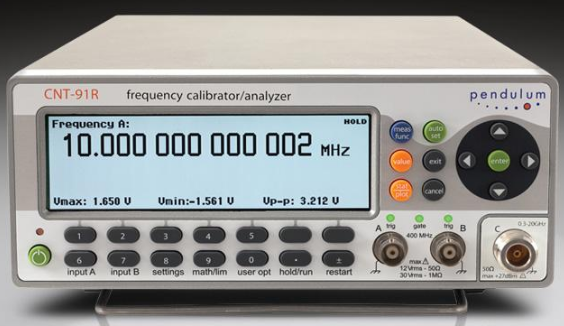

左（頻率計數器）右（示波器）

隨著輸出頻率的提高,有源晶振時鐘振蕩器測試的固定正成為測量能力的關鍵因素.正弦波振蕩器通常被指定為50或75歐姆,并且可以利用干凈的傳輸線進行互連.但是,時鐘振蕩器的TTL或CMOS類型的輸出不能利用標準傳輸線.對于這些應用,重要的是最小化雜散固定電容.保持負載和測試點盡可能靠近振蕩器輸出.在構建貼片晶振測試裝置以及實際應用電路時,使用良好的RF電路技術非常重要.如前所述工業TTL等效負載使用二極管,由于開關時間的關系,二極管可能不適用于較高頻率.在使用更快的二極管之前,客戶和制造商必須同意這一改變.
用于給振蕩器供電的測試設備的電源上升時間應該是已知的.電源上升時間必須在規范中設定的任何限制范圍內.在某些情況下,如果指定,啟動可以在每個極端進行驗證.各種方法被用來控制這一點.一種是在電源線中使用簡單的RC時間常數.另一種是使用波形發生器來驅動振蕩器的電源線.
一般來說,石英晶體振蕩器在設計中使用更簡單,需要比分立晶體更傳統的測試設備.晶體振蕩器也給制造商增加了更多的設計和驗證負擔.
