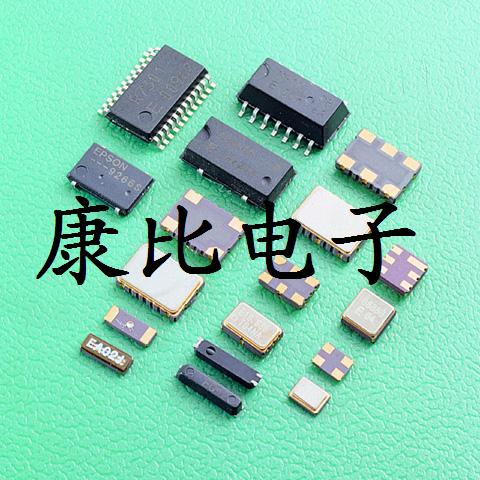

CL是指制作石英振蕩器加進去的負載電容,所以當用到振蕩器的時候就要用到相等的容抗,這樣子振蕩頻率才會準確.單位通常都是PF.32.768KHZ系列的負載電容常見的有12.5PF,6PF,9PF等.MHZ系列的石英晶振常見的負載電容有12PF,15PF,20PF,22PF等.
  其實對于晶振來說,其是不需要電容的.而對于晶體則是需要電容的.按照晶振的實際頻率和標稱頻率之間的關系;
  Fx=F0(1+C1/(C0+CL))^(1/2);
  而CL=Cg*Cd/(Cg+Cd)+Cs;其中Cs為雜散電容,Cg和Cd為我們外部加的兩個電容,通常大家取值相等,它們對串聯起來加上雜散電容即為晶振的負載電容CL.我們可以從中得知負載電容的減小可以使實際頻率Fx變大,
  從以上的計算公式來說,可以得出一定的結論.那就是晶振電路上的兩個電容可以不相等,通過微調電容的值可以微調晶振的振蕩頻率,不過如果測了幾片晶振,頻率有大有小,而且偏移較大,那么這個石英晶振顯然是不合格的.
  對于晶振的負載電容=[(Cd*Cg)/(Cd+Cg)]+Cic+△C式中Cd,Cg為分別接在晶振的兩個腳上和對地的電容.這個是必須要掌握和了解的關鍵所在.Cic(集成電路內部電容)+△C(PCB上電容).就是說負載電容15pf的話,兩邊個接27pf的差不多了,一般a為6.5～13.5pF中所提到的Cic,個人理解應該是晶體內部晶片引線間的寄生電容,此電容一般最大值在7pf(datasheet給出的值),實際一般在3~5pF,在計算外接的兩個電容值時,要考慮到此值.
  綜上所述,負載電容對晶振的影響是很大的.因此對于負載電容的使用是需要根據實際需求來選擇的.并非是在任何的情況下使用都能夠達到好的效果.畢竟對于晶振來說,其本身是不需要電容的.

  2,那么規格書中單位是PPM的又代表什么了.
  PPM是PartPerMillion的縮寫,其意指百萬分之的頻率跳動值;用實際的頻率減目的頻率再除以目的頻率,且將小數點向前移動6位數即正確的PPM值.之前晶振最新行情中的文章提到過知道晶振的精度值如何求出時間誤差.那么在我們知道實際頻率和目的頻率的情況,我們如何算出PPM值.康比電子和大家分享這個技術知識,覺得有用就收藏我們的網頁吧.
  例如;目的頻率是25.000000MHZ,實際頻率是25.000015.簡單求出精度PPM,帶入上面說到的公式就可以輕松求出PPM.(25.000015-25.000000)/25.000000=0.0000006.將小數點向前移動六位數,得出0.6PPM.2PPM以下最常見的晶振數有源晶振較多.有源晶振市場上用到的溫補晶振也是最為較多的.無源晶振中精度最高做到5PPM.部分要求嚴格的產品,康比電子可接受訂做.詳情需要和業務部聯系.進口無源貼片晶振精度最常用的為10PPM,20PPM,30PPM.而插件晶振中精度較高的為5PPM.不過市場上常規的都是用20PPM.
  3,為什么晶振屬于易碎元器件了.
  當快遞過來收貨的時候,我們都會提醒業務員,此物品為易碎物品,需要貼上易碎的標簽.為什么表面看上去堅硬的石英晶振,反而屬于易碎產品了呢？因為晶振能正常運行工作,取決于內部的水晶芯片.晶振自身晶片厚度比較薄.以25MHZ的貼片晶振為例,它內部的芯片厚度約0.0668mm.若是晶振從高空掉落,或者是直接摔在地上,內部的芯片很容破損,導致晶振無法正常運行.因此在焊接時候,千萬要注意手中的晶振,不要輕易掉落.

  4,為什么要采用水晶振動子來制作石英振蕩器.
  因為其本身所產生的振蕩頻率,相對其他振蕩元件來的準確和穩定一些,而且容易設計及線路簡單是它的最大優點.
  5,頻率范圍在MHZ和數百MHZ的貼片晶振都是采用什么樣的切割方式.
  根據不同的應用領域以及工作溫度需求,也有了很多許多不同的石英切割角度分類.例如AT-,BT-,CT-,NT,GT....等不同的切割板片.不同的切割方向的板片具有不同的彈性常數張量,不同的壓電常數張量及不同的介電常數張量.這些張量在石英組件的設計及應用上展現了不同的振蕩及溫度特性.在各種不同種類的切割角度方式中,AT角度切割的石英芯片適用在數MHz到數.
